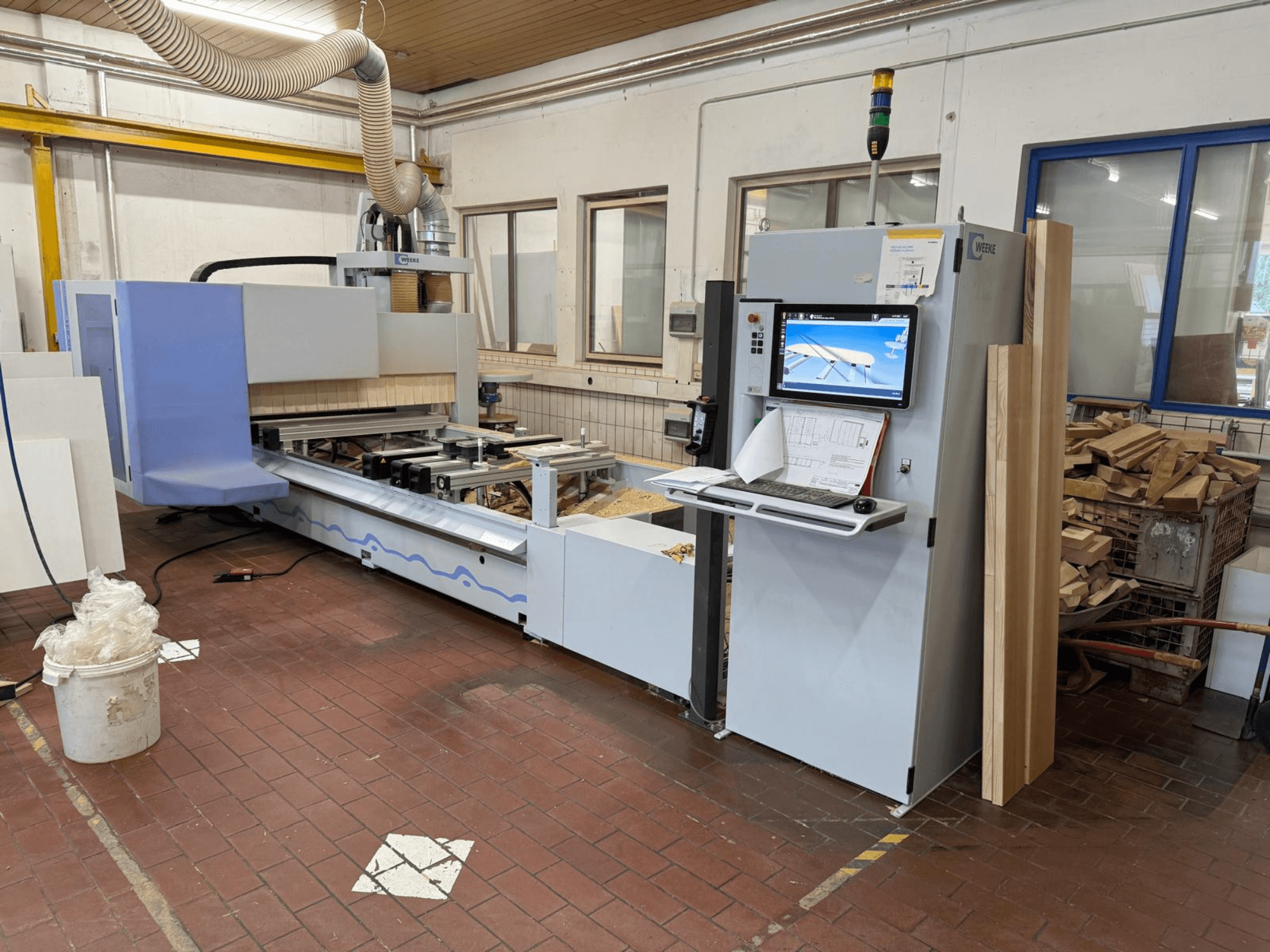

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Hastighet på X/Y-axeln: 70 m/min

• Z-axelns hastighet: 20 m/min

• Bordslängd X: 3250 mm

• Användbar bordslängd Y: 1150 mm

• Fri höjd för arbetsstycket: 1250 mm

• Valbar användbar bordslängd Y: 1400 mm

• Valfri frihöjd för arbetsstycket: 1600 mm

• Bordstjocklek Z: 125 mm

• Fri höjd för arbetsstycke: 225 mm

• Arbetsstycksstöd: 6

• Vakuumfält: 2

• Vakuumgeneratorns kapacitet: 70/84 m³/h vid 50/60 Hz

• Vakuumkoppar: 12 × 114 × 160 × 100 mm

• Extra vakuumkoppar: 2 × 125 × 75 × 100 mm

• Pneumatiska sidostopp: 2

• Pneumatiska längsgående anslag: 6

• Manuella vikbara anslag: 4

• HPL-positioneringshjälpmedel: 4

• Laserpositionering av vakuumkoppar: Ja

• Lasertyp: Korshårsprojektion

• Huvudsaklig användning: 1 455 h

• Sekundär användning: 743 h

• Driftstid: 8586 h

Spindel / Borrning / Verktyg

• Huvudspindel: F1-HSK63-12 kW

• Spindelhastighet: 1 250–24 000 rpm

• Spindeleffekt: Upp till 10/12 kW

• Spindelgränssnitt: HSK63

• Spindelkylning: Luftkyld

• Spindelsmörjning: Permanent smord

• C-axel: 360° interpolerande axel

• Vertikal borenhet: V12 höghastighet 7500

• Vertikal borrhastighet: 1500–7500 rpm

• Vertikal borrkapacitet: 2,3 kW

• Vertikalt borrdjup: Max. 38 mm

• Vertikalt borrdjup med specialborr: max. 55 mm

• Maximal diameter för vertikal borrning: 35 mm

• Vertikal borrhållare: Ø10 mm

• Vertikal spindeldelning: 32 mm

• Horisontell borenhet: H4X/2Y

• Horisontella borrspindlar: 6

• Horisontell spindelplacering: 4 i X / 2 i Y

• Horisontell borrhastighet: 1500–7500 rpm

• Horisontellt borrdjup: max. 38 mm

• Maximal horisontell borrdiameter: 20 mm

• Spårsågsaggregat: N1 X-Y 90°

• Svängningsområde för spårsåg: 90°

• Skärdjup för spårsågen: 30 mm

• Spårsågens diameter: 125 mm

• Spårsågbladets tjocklek: Max. 5 mm

• Spårsågens varvtal: 1500–7500 rpm

• Verktygsmagasin: W14

• Verktygsmagasinets kapacitet: 14 verktyg

• Verktygsgränssnitt: HSK63

• Maximal verktygsvikt: 6 kg

• Maximal verktygsdiameter med fullt verktygsmagasin: 130 mm

• Maximal verktygsdiameter med fria angränsande positioner: 260 mm

• Verktygsbytestid: ca 12–18 s

FLEX5+ / Styrning / Utrustning

• HP FLEX5+-aggregat: Sågning / Fräsning / Borrning

• FLEX5+ fräsningens svängområde: 0–100°

• FLEX5+ svängningsområde för borrning: 0–100°

• FLEX5+ svängningsområde vid sågning: 0–90°

• FLEX5+ Maximal fräsverktygsdiameter: 20 mm

• FLEX5+ Maximal borrverktygsdiameter: 10 mm

• FLEX5+ Maximal såghastighet: 15 000 varv/min

• FLEX5+ Verktygsgränssnitt: WFC40-25

• Styrsystem: HOMAG Group powerTouch

• CNC-styrning: powerControl PC86

• Skärm: 21,5" Full HD Multitouch

• Processor: Intel Core 2 Duo

• Hårddisk: Minst 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Operativsystem: Windows 7 Professional

• Programvara: woodWOP

• Laddningshjälp för automatisk verktygsväxlare: Ja

• TeleserviceNet: Ja

• Strömförsörjning: 400 V

• Frekvens: 50/60 Hz

• Omgivningstemperatur: +10 °C till +40 °C

• CE-säkerhetsutrustning: Ja

• Matningsspänning: 400 V / 230 V

• Fas: 3-fas

• Frekvens: 50 Hz

• Maximal driftsström vid full belastning: 38 A

• Säkringsvärde: 50 A

• Styrspänning: 24 V

• CE-märkning

• Säljs utan verktyg

På begäran kan vi även erbjuda lämpliga utsugssystem (för närvarande berättigade till bidrag i Tyskland) och tryckluftslösningar
