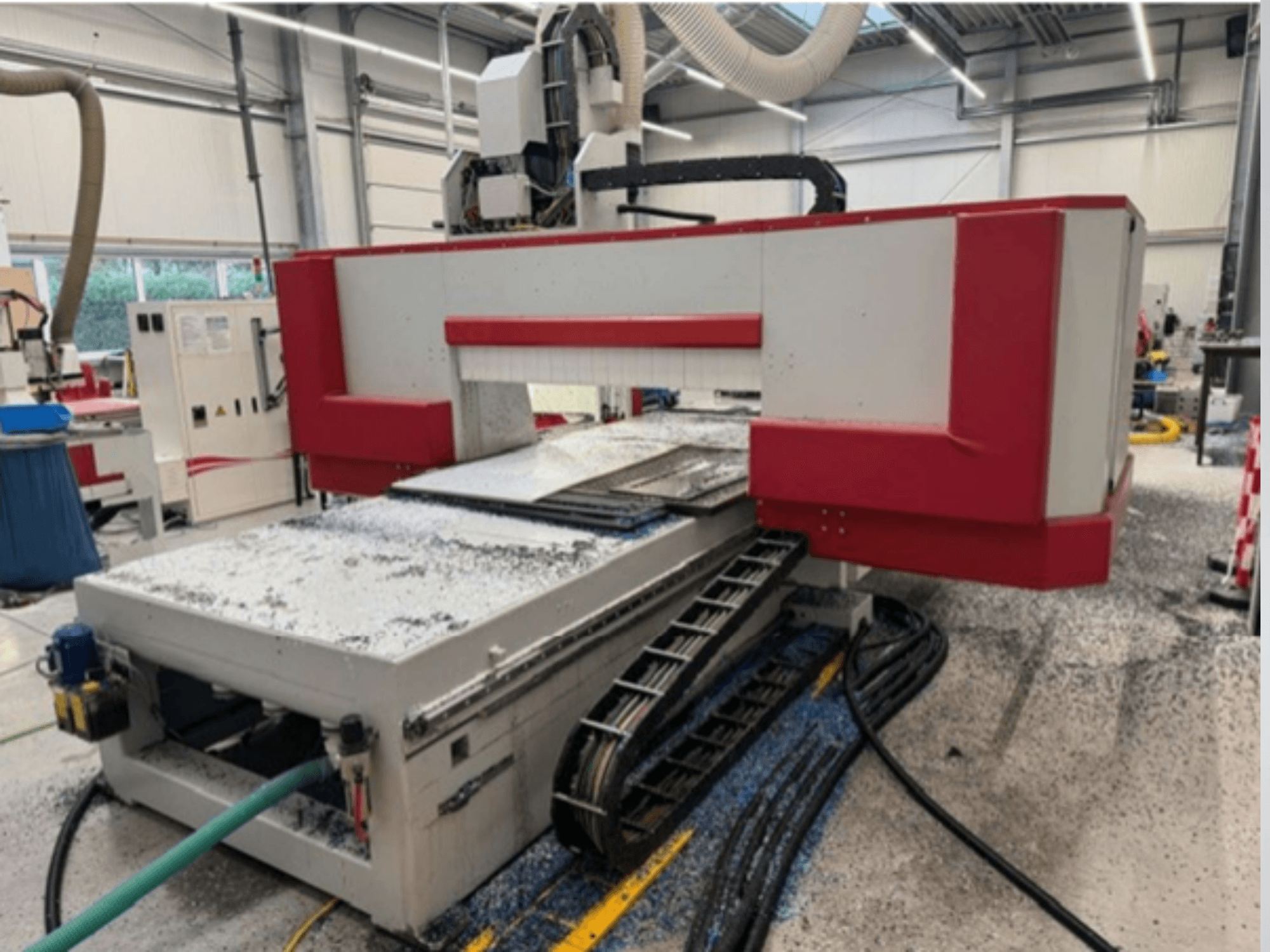

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Max. körhastighet X-axel: 60 m/min

Max. körhastighet Y-axel: 60 m/min

Max. körhastighet Z-axel: 24 m/min

Vektorhastighet: 80 m/min

5-axligt gaffelhuvud Z 700:

Maximal rotationshastighet: 750°/2 sek

Rotation i C-axeln: +/- 360°

Svängbar axel: +/- 110°

Bearbetningsområde: 4210 x 1605 mm (utökat arbetsområde)

Max. höjd på arbetsstycket: 500 mm

Comec designat arbetsbord: Bord i fenolharts, rutstorlek 50 x 50 mm, indelat i två arbetsområden

18 kW huvudspindel, vätskekylning, HSK 63 F verktygshållare

Spindelhastighet: 500 - 24000 rpm

2

• x Verktygsväxlare:

• Integrerad 12-stationers verktygsväxlare för HSK 63 F verktygsgränssnitt

• Max. verktygsdiameter 150 mm om intilliggande station är ledig

• Max. verktygsdiameter 120 mm om intilliggande station är upptagen

• Max. vikt för verktyget: 6 kg

• Max. vikt för verktyg och hållare: 40 kg

• Mätning av verktygslängd: Station för automatisk längdmätning av verktyget

Tillförsel av tryckluft: 7 bar

Utsugningskapacitet: Min. 2200 m³/h

Utsugningshastighet: Min. 28 m/s

Anslutning för sugning: Ø 160 mm

Senaste versionen av program varan: 5-axlig programvara för simultanbearbetning genom underhållsavtal

Vakuumsystem: Vakuumsystem för pendelbearbetning med konstant sugkraft i båda arbetsområdena

Vakuumpump: 250/300 m³/h (50/60 Hz), effekt: 5,5 kW

Dammskyddat kontrollskåp: Inkluderar luftkonditioneringsenhet, mobil kontrollpanel

De tekniska uppgifterna och beskrivningarna är endast avsedda som information och är inte bindande.
