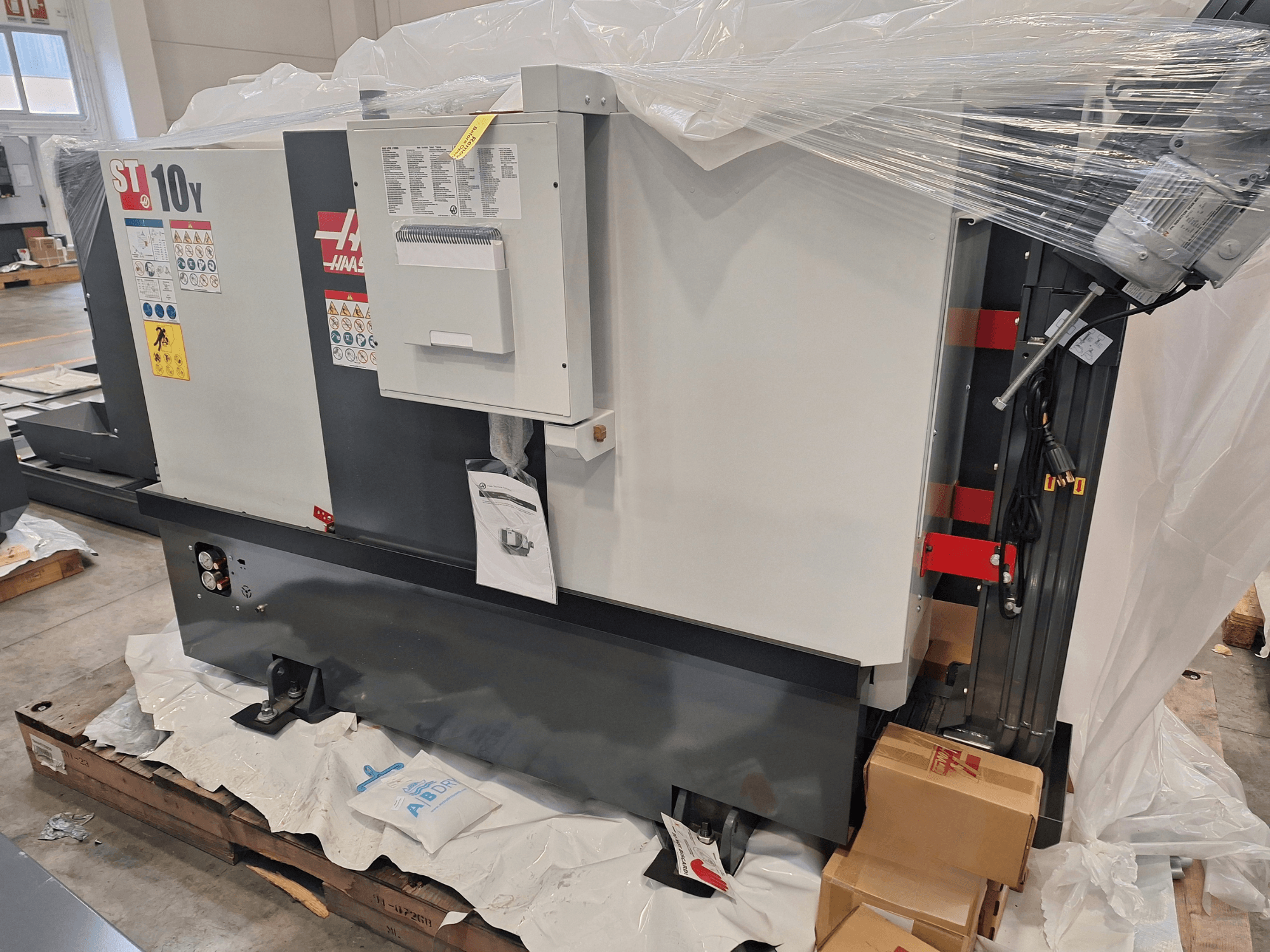

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Driftstid: 0 (utställningsmaskin)

Chuckstorlek (huvudspindel): 6,5 tum / 165 mm

Maximal svängradie för arbetsstycket: 16,5 tum / 419 mm

Maximal skärdiameter (med BMT45-revolver): 11,0 tum / 279 mm

Maximal skärlängd: 16,0 tum / 406 mm

Stångkapacitet: 1,75 tum / 44 mm

Snabbförflyttning (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Max. tryckkraft (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Spindelnos (huvudspindel): A2-5

Huvudspindelns maxvridmoment: 75,0 ft-lbf vid 1300 rpm / 102,0 Nm vid 1300 rpm

Dragrörets innerdiameter: 1,81 tum / 46 mm

Spindelhål: 2,31 tum / 58,7 mm

C-axelns maxhastighet: 60 rpm

C-axelns positionering: ±0,02°

Chuckstorlek på subspindeln: 5,3 tum / 135 mm

Subspindelns spindelnos: A2-5

Subspindelns maxhastighet: 6000 rpm

Subspindelns max synkroniseringshastighet: 4800 rpm

Hål i subspindeln: 1,50 tum / 38,1 mm

Subspindelns snabbförflyttning (B-axel): 10 m/min

Bakstockens kon: MT3

Hydraulisk spindelslag på bakdockan: 3,8 tum / 95 mm

Revolverhuvudstationer: 12

Verktygstyp i revolverhuvudet: BMT45

Maxhastighet för roterande verktyg: 6000 rpm

Kylvätskekapacitet: 30 gal / 114 L

Luftbehov: 4 scfm vid 100 psi (min. 80 psi) / 113,0 L/min vid 6,9 bar (min. 5,5 bar)

Transportmått (L x B x H): 126,0 x 70,0 x 81,0 tum / 321 x 178 x 206 cm
