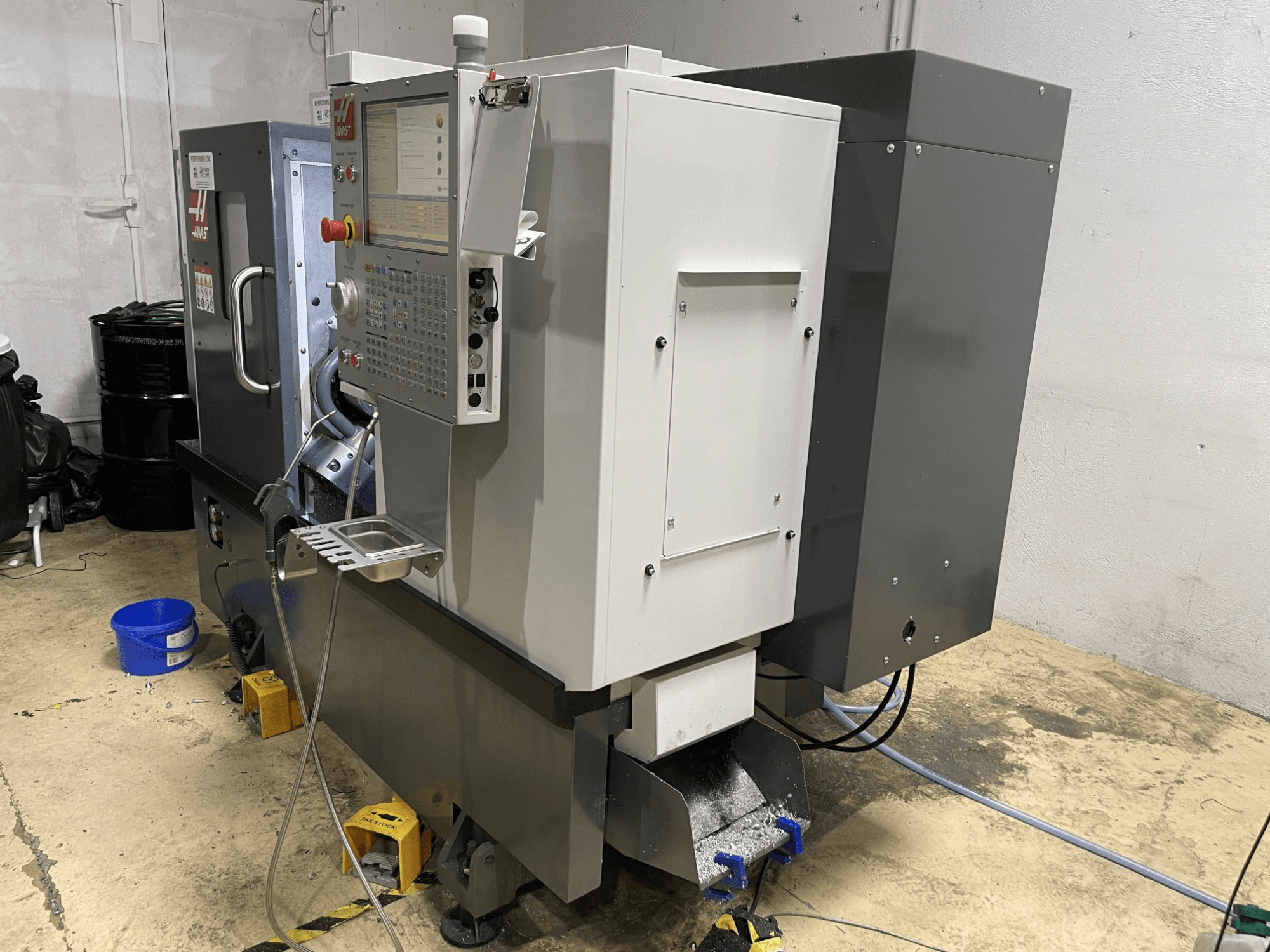

En horisontell svarv av typen HAAS ST-15Y i en verkstad, med en manöverpanel och en robust industriell konstruktion.
En horisontell svarv av typen HAAS ST-15Y i en verkstad, med en manöverpanel och en robust industriell konstruktion.

HAAS - ST-15Y FR-TUR-HAA-2020-00001

707 645 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 4-axliga HAAS ST-15Y tillverkades år 2020. Den har en maximal spindelhastighet på 4000 rpm och en spindeleffekt på 14,9 kW. Maskinen har en arbetsstyckediameter över bädden på 419 mm och en maximal skärlängd på 406 mm. Om du är ute efter högkvalitativa svarvningsmöjligheter bör du överväga den horisontella svarvmaskinen HAAS ST-15Y som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: HAAS
  • år: 2020
  • MODELL: ST-15Y
  • tillämpningstyp: Svarvning
  • Plats: Frankrike
  • maskintyp: Horisontell svarv

Teknisk information - HAAS ST-15Y

Rörelse

  • Antal axlar: 4
  • X-axelns rörelse: 200 mm
  • Y-axelns rörelse: 102 mm
  • Z-axelns rörelse: 406 mm

Teknisk specifikation

  • Motspindel: Nej
  • Drivna verktyg: Ja
  • Spindeleffekt: 14.9 kW
  • Spindelhastighet: 4000 RPM

Ytterligare information

  • Kapaciteter

    • Chuckstorlek: 210 mm

    • Maximal svängradie för arbetsstycket: 419 mm

    • Maximal skärdiameter (BOT- eller VDI-revolver): 305 mm

    • Maximal skärlängd: 406 mm

    • Stångkapacitet: 64 mm

  • Matningshastigheter (snabbmatning)

    • X-axel: 12,0 m/min

    • Y-axel: 12,0 m/min

    • Z-axel: 30,5 m/min

  • Axelmotorer (max. dragkraft)

    • X-axel: 10 676 N

    • Y-axel: 10 231 N

    • Z-axel: 16 458 N

  • Spindel

    • Spindelnos: A2-6

    • Spindelhål: 88,9 mm

    • Max spindelmoment: 203 Nm vid 500 rpm

    • Drivsystem: Direktdrift, remdrift

  • Huvudspindelns C-axel

    • Effekt på C-axeln: 3,7 kW

    • Maxhastighet: 60 varv per minut

    • Positioneringsnoggrannhet: ±0,02°

    • Bromsens klämkraft: 4448 N

    • Bromsdiameter: 366 mm

    • Bromsens hållmoment: 190 Nm

    • Styrning: Interpolerad rörelse och positionering

  • Revolver och verktyg

    • Revolverhuvud: 12-stationers hybrid (6 VDI / 6 BOT)

    • Verktygskon: VDI40

    • Drivna/roterande verktyg: Ja, maxhastighet 4000 rpm

    • Bakre frigång för borrstång: 19,1 mm

    • Verktygsstationer: 12

  • Bakdocka

    • Typ: Hydrauliskt bakdocka

    • Spindelns slaglängd: 95 mm

    • Manuell positionering av spindelhuset: 508 mm

    • Tryckområde: 623–5027 N

  • Kylvätska och luft

    • Kylvätskekapacitet: 114 L

    • Luftbehov: 113 L/min vid 6,9 bar

  • Elektriska uppgifter

    • Ingångsspänning växelström (3-fas hög): 440 VAC

    • Ström vid full belastning (3-fas hög): 20 A

    • Ström vid full belastning (3-fas, låg): 40 A

  • Konfigurationsanmärkningar

    • C-axel: Ja

    • Y-axel: Ja

    • Drivna verktyg: Ja

    • Motspindel: Nej

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.

Din kontoansvarige:

Borja Garcia

Borja Garcia är en av våra experter på handel med begagnade maskiner och är din kontaktperson vid eventuella frågor gällande maskinen. Hör gärna av dig till honom/henne.

ta kontakt

Betalningsvillkor

  • Förskottsbetalning

  • Finansiering av tillgångar
