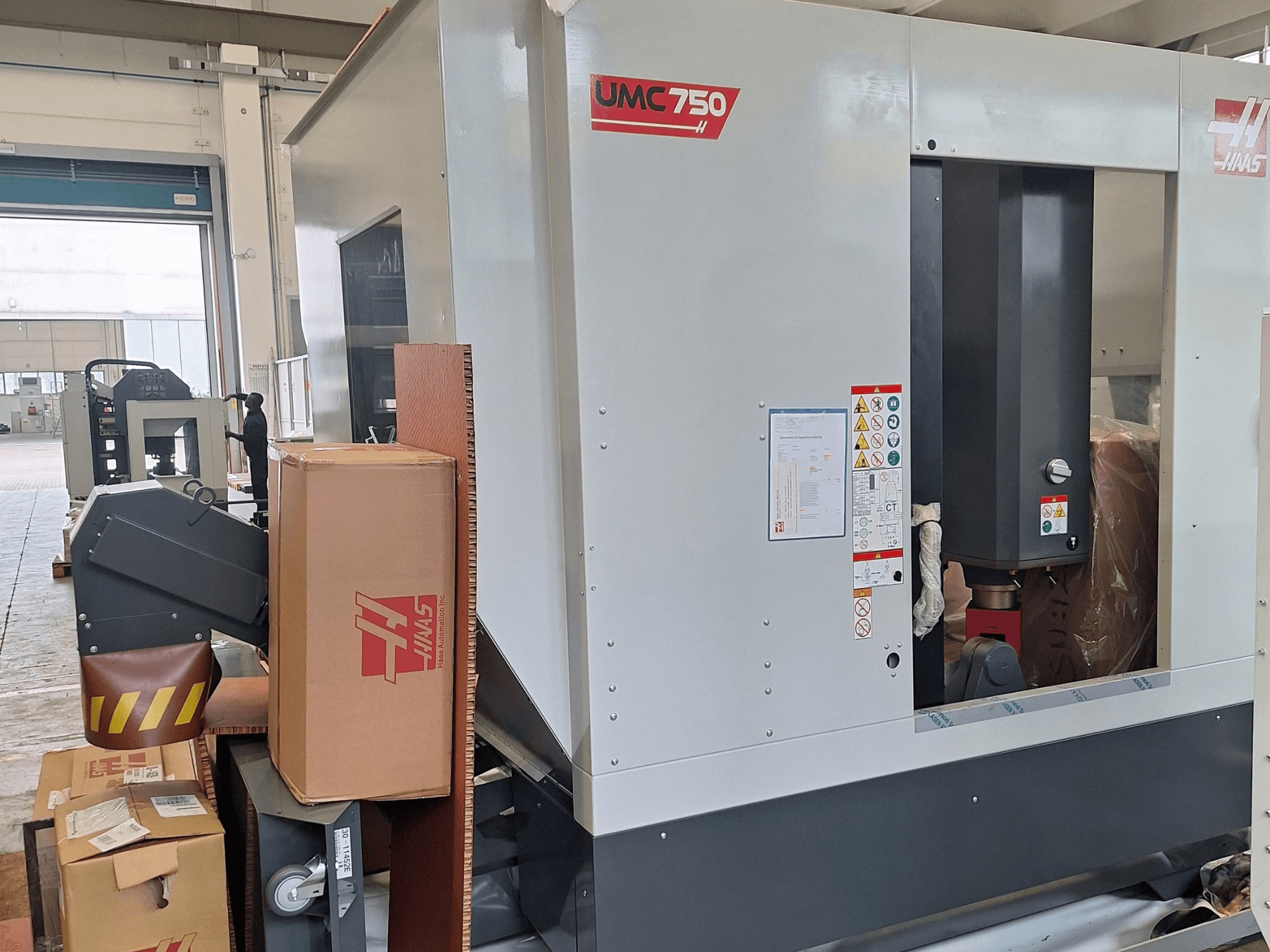

HAAS - UMC-750IT-MIL-HAA-2025-00001

Arbetstid: 0

Maskin i utställningslokalen

Avstånd mellan spindelns spets och skivan (~ max): 24,0 tum / 610 mm

Avstånd från spindelns spets till skivan (~ min): 4,0 tum / 102 mm

Spindelns maximala vridmoment: 90,0 ft-lbf vid 2000 rpm / 122,0 Nm vid 2000 rpm

Spindeldrivsystem: Inline direktdrift

Spindeltaper: CT40 | BT40 | HSK-A63

Spindellagersmörjning: Luft-/oljeinsprutning

Spindelkylning: Vätskekyld

B-axelns (lutnings) rörelseområde: +120° till -35°

B-axelns maxhastighet: 170 °/sek

B-axelns kontinuerligt vridmoment: 2240 ft-lbf / 3037 Nm

B-axelns bromsmoment: 2000 ft-lbf / 2712 Nm

C-axelns (rotation) rörelseområde: 360°

C-axelns maxhastighet: 179 °/sek

C-axelns kontinuerligt vridmoment: 1854 ft-lbf / 2514 Nm

C-axelns bromsmoment: 900 ft-lbf / 1220 Nm

Maximal svängradie för arbetsstycket: 27,0 tum / 686 mm

Skivdiameter: 19,70 tum / 500 mm

Maxvikt på skivan: 660 lb / 300,0 kg

Maxvikt på skivan med pallpool: 200 lb / 90,7 kg

T-spårbredd: 0,626 tum till 0,630 tum / 15,90 mm till 16,00 mm

Antal standard-T-spår: 7

T-spårens centrumavstånd: 2,48 tum / 63 mm

Maximal skärmatningshastighet: 833 ipm / 21,2 m/min

Snabbmatningshastighet (X, Y, Z): 1200 ipm / 30,5 m/min

Max. tryckkraft X/Y: 3300 lbf / 14 680 N

Max. tryckkraft Z: 4050 lbf / 18 015 N

Verktygsväxlartyp: Sidomonterad verktygsväxlare (SMTC)

Verktygskapacitet: 30+1

Maximal verktygsdiameter (fullt): 2,5 tum / 64 mm

Maximal verktygsdiameter (intilliggande tomt): 5,0 tum / 127 mm

Maximal verktygslängd: 12,00 tum / 305 mm

Verktygsbyte (genomsnitt): 1,80 s

Spån-till-spån-tid (genomsnitt): 2,40 s

Kylvätskekapacitet: 55 gal / 208 L

Luftbehov: 4 scfm vid 100 psi / 113,0 L/min vid 6,9 bar

Lufttryck, min: 80 psi / 5,5 bar

Elanslutning, växelspänning (3-fas): 220 VAC (70 A) / 440 VAC (35 A)

Fraktvikt (standard): 14 250 lb / 6 463,8 kg
