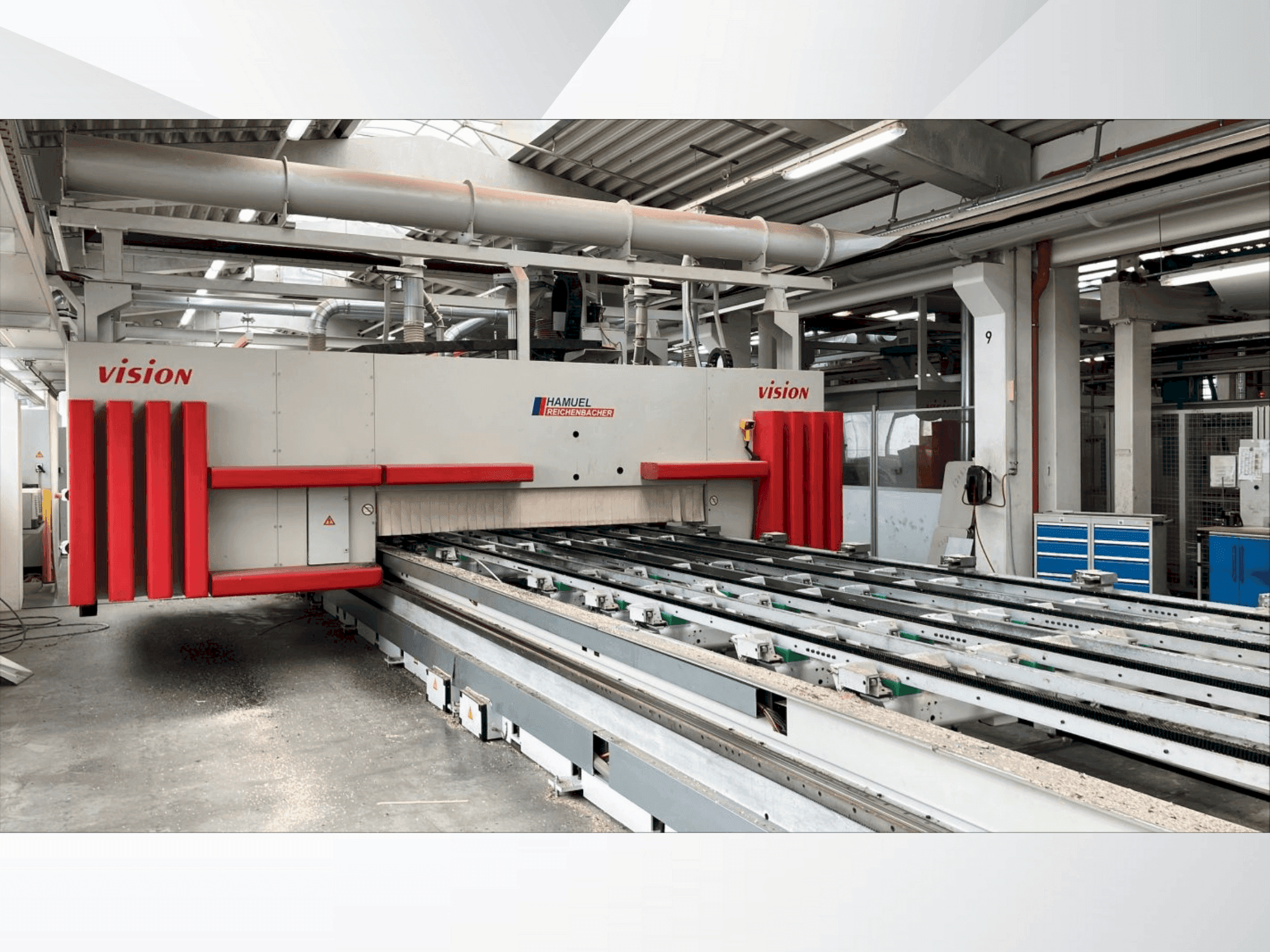

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Ytterligare utrustning

• Automatiskt justerbart stödbord med vakuumstift
• Vakuumsugplattor inbyggda i den fasta maskinbädden
• Tillåter flexibel och säker delpositionering

Maskinfördelar

Kvalitativa maskinfördelar

• U2 till u10 axlar: bärarrörelse
• Maskinen har maximala hastigheter på 60 m/min på x- och y-axlarna, 20 m/min på z-axeln, upp till 90°/s på b- och c-axlarna, och erbjuder en oändligt programmerbar matningshastighet i x/y-planet längs vilken bana som helst.
• Vakuumstift: 72 enheter, Ø100 mm
• Slag: 100 mm
• Effektiv slaglängd: 25 mm (ovanför basbältet)
• Vakuumhållarsystemet inkluderar 9 elektriska motordrivna hållare, var och en med ett ±1000 mm rörelseområde, ett minsta avstånd på 300 mm (vanligtvis ~1000 mm), och utrustade med 8 vakuumsugkoppar (Ø100 mm) arrangerade i ett 1–2–2–2–1 mönster, dammsugare, övervakning av alla sidor på sidorna, och för övervakning av alla sidorna. Av elmotorer.

Tekniska maskinfördelar

• Kontrollpanel: 17" tft platt skärm
• Operativsystem: windows 7
• Displaydator: pcu 50. 5
• Användargränssnitt: hmi operera
• X1/x2 axlar: ca. 8540 mm – längsgående portalrörelse
• Y1-axel: ca. 2500 mm – tvärgående enhetsrörelse
• Z1-axel: ca. 480 mm – vertikal enhetsrörelse
• B1-axel: ±180° – svängningsrörelse
• C1-axel: 360° – roterande rörelse
• X3-axel: golvborrenhetsrörelse

Extra information

Maskinen är fortfarande under ström
