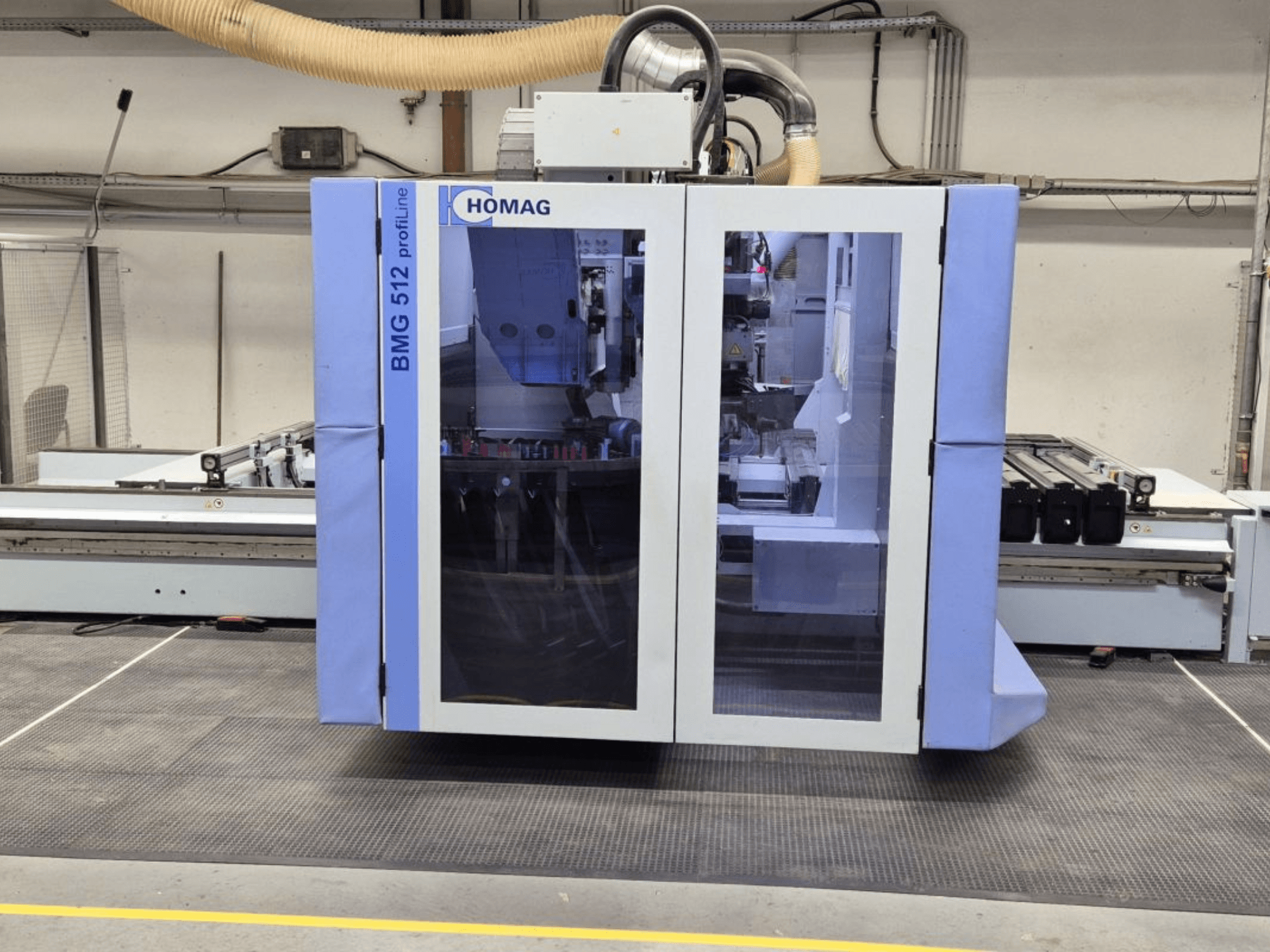

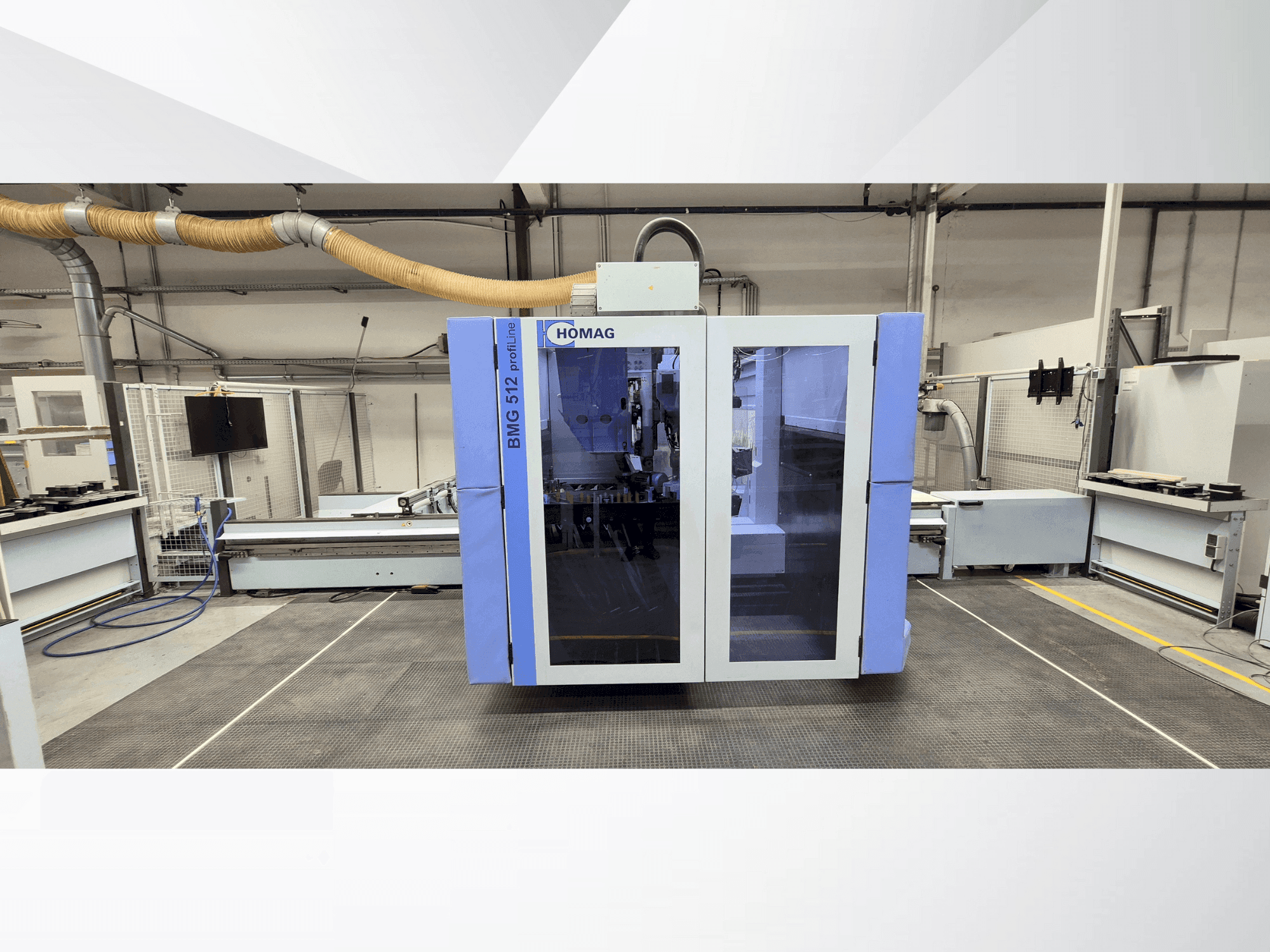

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Ytterligare information

Arbetsstycke

• Längder: 4000 mm för enkel placering / 2250 mm för pendelplacering

• Bredd: 1450 mm för alla enheter och frontstopp

• Maximal tjocklek på arbetsstycket: 300 mm (inklusive spännanordningar)

• Upp till 60 mm med standardklämmor utan begränsningar för enheter och utdrag.

Bord

• Automatiskt konsolbord

• Automatiskt justerbart konsolbord

• 8 konsoler Y = 1500 mm

• 16 sido- och stoppstift 140 mm, elektromekaniskt styrda

• Dynamisk utrymmesfördelning för optimalt utnyttjande vid pendeldrift

• Olika dubbla vakuumklämmor

• Utan vakuumpump; försörjs via ett vakuumsystem på byggnadssidan

Verktyg

• 18-faldig verktygsväxlare med skiva

Huvuddrivning

• Bearbetningsspindel: 12 kW (S6-drift) / 9,5 kW (S1-drift)

• Spindel med hybridlager

• Frekvensstyrd rotation: 0 - 24000 varv/min

• Automatisk matningsreduktion med minskande spindelhastighet

Insprutningsenhet

• POWEREDGE Limningsenhet

• Limningsenhet för 360° kantlimning på stumfogar

• Applicering av lim via appliceringsrulle på kantmaterialet

• 1 tryckvals Ø 50 mm, 1 uppföljningsvals Ø 35 mm

• Max. kanthöjd: 65 mm

• Kanttjocklek: 0,4 - 3 mm (fanér 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Varmluftsmunstycke för uppvärmning av tjocka kanter på små radier, styrbart via NC

Styrning av maskinen

• POWERCONTROL PC 86 POWERTOUCH

• Med 21,5" Full-HD multitouch-display

• WoodWOP för grafisk, dialogorienterad skapande av CNC-program

• Diagnostiskt system WOODSCOUT

Ytterligare utrustning

• Gränssnitt för FLEX 5-enhet

• C-axel med enhetsgränssnitt

• Obegränsat svängningsområde

• Kopplingselement för automatiskt verktygsbyte av FLEX 5-enhet

• Borrhuvud

• 21 spindlar V17 / H4 / S0 / 90°

• 17 vertikala borrspindlar med snabbväxlingssystem

• T-format arrangemang: 7 spindlar i Y-riktning / 11 spindlar i X-riktning

• 4 horisontella spindlar med såg 0 / 90°

• Station för förskärning

• Rör sig med bearbetningsportalen (X-axel)

• Såg / trimningsenhet för verktygsväxlare

• Kombinerad trimning och hörnrundning, sensorstyrd

• Kombinerad flush-trim / dragknivsenhet

Extra information

• Kylvätsketank för bearbetningsspindel

• Integrerad spåntransportör, utmatning till vänster

Obs: De tekniska uppgifterna och beskrivningarna är endast avsedda som information och är inte bindande.
