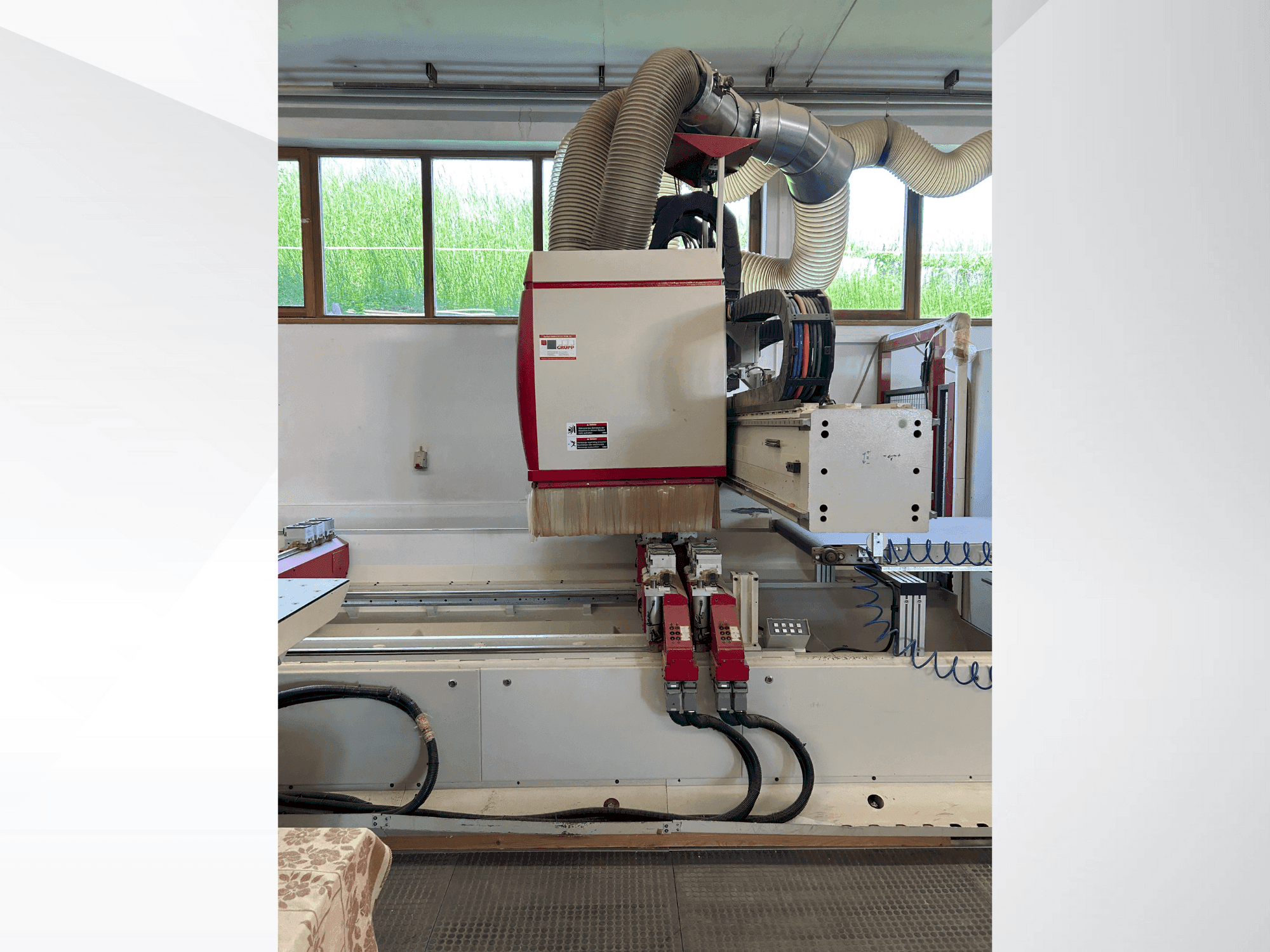

IMA - BIMA CUT 120/240DE-CNC-IMA-2003-00001

Maskinfördelar

Kvalitativa maskinfördelar

• Driveffekt: 7,5 kw i s-1-läge
• Spindelsmörjning: engångs fabriksfettsmörjning
• Spindelkylning: vattenkylning
• Ett automatiskt verktygs-/adapterbytesmagasin har en skivväxlardesign med 18 platskodade magasinspår och rör sig med stödet i x-riktningen.
• Adapterenheterna omfattar en sågenhet (max 15 000 rpm, 200 mm klinga), ett horisontellt borr- och fräshuvud med 4 spindlar (max 15 000 rpm), en borrenhet för låshus-/pinnhål (max 12 000 rpm), en vertikal borrenhet s21 (6 000–9 000 rpm, max 35 mm borrdiameter) och en horisontell borr- och sågenhet (4 500–6 000 rpm, max 125 mm spårsåg, vridområde 0 eller 90 grader).
• Grafiskt användargränssnitt: imawop för pc-dator
• Bima cut-redaktörens kontor
• Importgränssnitt för bima cut editor
• Kontroll för etikettskrivare
• Etikettskrivare

Tekniska maskinfördelar

• Max klämhöjd från sugplattans övre kant z1: 100 mm
• Arbetsstyckets tjocklek z2: 14–38 mm
• Arbetsbordets höjd: ca 1000 mm
• Växelfältsområde utan pendelbearbetning x: 2 x 2000 mm
• Fritt utrymme i mitten x utan pendelbearbetning: 200 mm
• Med pendelbearbetning x: 2 x 1500 mm
• Fritt utrymme i mitten x med pendelbearbetning: 1200 mm
• Verktygsinmatning: automatisk
• Dragkraft: 11000 n
• Rotationsriktning: programmerbar, medurs/moturs

Extra information

Maskinen är fortfarande strömförsörjd
