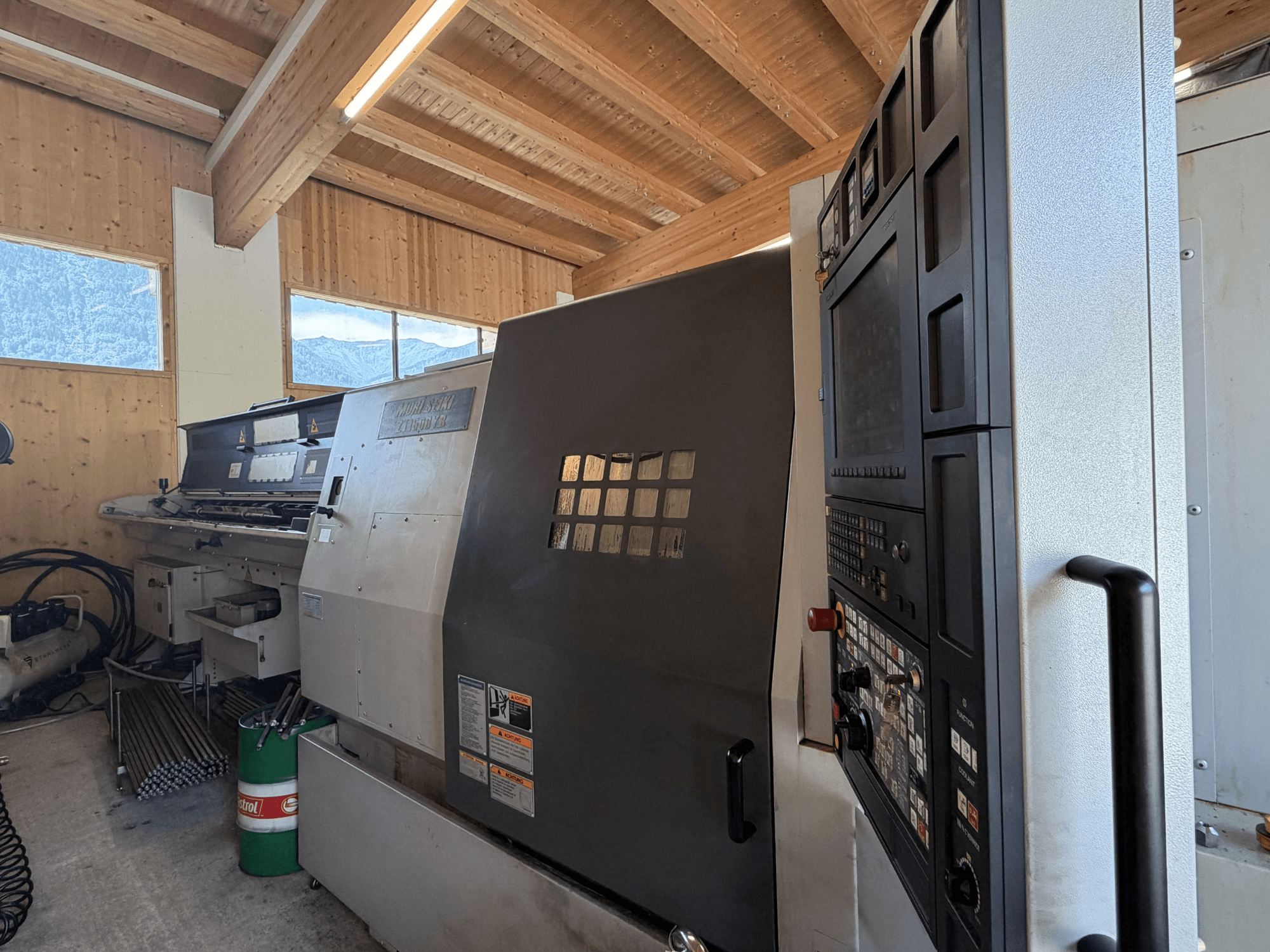

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Drifttid för huvud 1: 36 316 h

- Bearbetningstid för huvud 1: 18 301 h

- Huvud 2 Drifttid: 36 324 h

- Bearbetningstid för huvud 2: 11 026 h

- Revolverhuvudstyp: 12 stationer [16 stationer som tillval]

- Antal verktyg i revolverhuvudet: 12 [16]

- Skafthöjd för fyrkantigt verktyg: 20 mm

- Skaftdiameter för borrstång: 25 mm

- Hastighet för drivna verktygsspindlar 1 och 2: 6 000 varv/min

- Kapacitet för drivna verktygsspindlar 1 och 2: Borr max. 13 mm diameter, gänga max. M12

- Snabbmatningshastighet: X1, X2: 18 000 mm/min; Z1, Z2: 24 000 mm/min; Y: 6 000 mm/min; B: 24 000 mm/min

- Stegmatningshastighet: X, Z, B: 0–1 260 mm/min

- Spindelmotor 1 och 2 (30 min / kontinuerlig drift): 22 / 18,5 kW

- Drivmotor för verktygsspindel 1 och 2 (5 min / 15 min / kontinuerlig drift): 5,5 / 3,7 / 2,2 kW

- Axelmotorer: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Hydraulpumpmotor: 0,75 kW

- Smörjmedelspumpmotor: 0,02 kW

- Kylvätskepumpmotor: 0,6 kW x 2, 1,2 kW x 1

- Motor för kyloljepump: Kompressor: 0,65 kW; Smörjpump: 0,4 kW; Fläkt: 0,045 kW

- Erforderlig strömförsörjning: 63,37 kVA

- Tryckluftsförsörjning: 0,5 MPa, 100 l/min <ANR>

- Max. svängdiameter för arbetsstycke: 310 mm <kollision med revolverkåpan>

- Max. avstånd mellan spindelnäsor: 1000 mm

- Max. svarvdiameter: 190 mm

- Max. svarvningslängd: 235 mm

- Standard svarvdiameter: 170 mm

- Max. stångkapacitet: 65 mm

- X-axelns rörelseområde (nr 1 och nr 2): 140 mm

- Z-axelns rörelseområde: Z1: 700 mm, Z2: 690 mm

- Y-axelns rörelseområde: ±50 mm

- Spindel 2:s rörelseområde (B-axel): 775 mm

- Antal spindelhastighetsområden: 1 steg

- Spindelnos (spindel 1 och 2): JIS A2-6

- Spindelhastighetsområde (spindel 1 och 2): 50–5 000 varv/min

- Spindelhål (spindel 1 och 2): 73 mm

- Min. spindelindexeringsvinkel: 0,001° <minsta inmatning>

- Spindellagrets innerdiameter: 120 mm

- Spännfäste (spindel 1 och 2): 8-tums motoriserat spännfäste och ihåligt spännfäste

- Kapacitet på hydrauloljetank: 10 L

- Smörjmedeltankens volym: 6 L

- Kylvätsketankens volym: 285 L

- Oljekylartankens volym: 12 L

- Golvyta (utan spåntransportör): 3702 x 2066 mm

- Spänning: 200 V växelström

- Fas: 3-fas

- Frekvens: 50 Hz

- Fullastström: 182 A

- Spindelmotorns märkström: 122 A

- Brytkapacitet: 5 kA

- Nominell effekt: 63 kVA

Ytterligare information

• Kulskruven på revolverhuvud 2 har gått sönder

• Den defekta kulskruven har redan tagits bort och en ny ersättningskulskruv medföljer maskinen

• Maskinen är fortfarande i drift, men för närvarande fungerar endast revolverhuvud 1
